Сэндвич-панели, отличаются высокой несущей способностью и надежным замковым соединением. Цена определяется типоразмером продукции и объемом заказа. Стоимость в этом разделе.

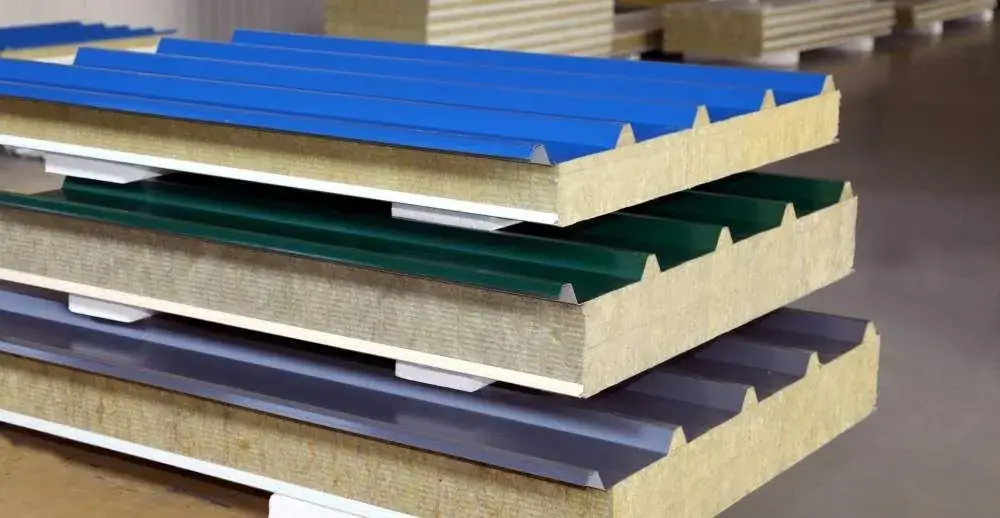

Основные характеристики кровельных панелей
Данные приведены для кровельных сэндвич панелей:
- С утеплителем минеральная вата, плотностью 130 кг/м³;
- С утеплителем пенополистирол, плотностью 25 кг/м³;
- С металлическими облицовками, толщиной от 0,6 до 0,7 мм.
- Ширина кровельных сэндвич-панелей по облицовке 1 084 мм (монтажная ширина — 1 000 мм).
1 Удельный вес кровельных сэндвич-панелей с минераловатным утеплителем
| Стандартная толщина панелей, мм | Удельный вес сэндвич-панели, кг/м² в зависимости от толщины профиля, мм | |
|---|---|---|
| 0,6 | 0,7 | |
| 50 | 18,34 | 20,18 |
| 80 | 22,24 | 24,08 |
| 100 | 24,84 | 26,68 |
| 120 | 27,44 | 29,28 |
| 150 | 31,34 | 33,18 |
| 170 | 33,94 | 35,78 |
| 200 | 37,84 | 39,68 |
2 Удельный вес кровельных сэндвич-панелей с пенополистиролом
| Стандартная толщина панелей, мм | Удельный вес сэндвич-панели, кг/м² в зависимости от толщины профиля, мм | |
|---|---|---|
| 0,6 | 0,7 | |
| 50 | 13,09 | 14,93 |
| 80 | 13,84 | 15,68 |
| 100 | 14,34 | 16,18 |
| 120 | 14,84 | 16,68 |
| 150 | 15,59 | 17,43 |
| 170 | 16,09 | 17,93 |
| 200 | 16,84 | 18,68 |
Замковое соединение

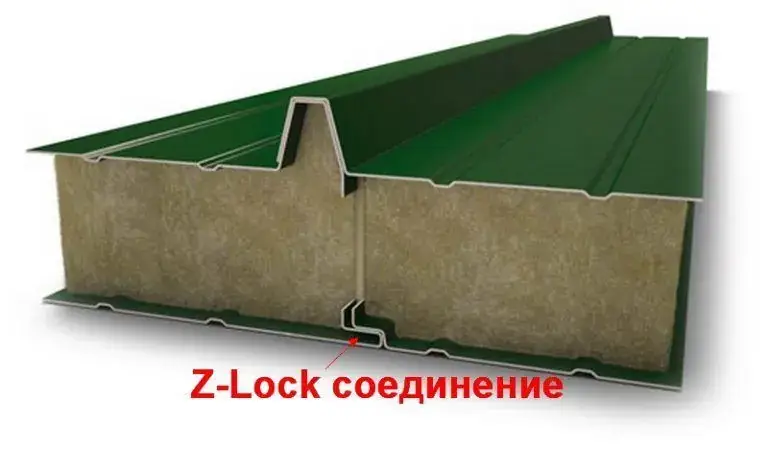

Нижняя часть замка кровельной панели является элементом соединения «Z-lock», а верхняя часть представляет собой полый гофр, выполненный как продолжение металлического листа внешней облицовки.
Таким образом, соединение кровельных сэндвич-панелей производится внахлёст с перекрытием гофра, используя также преимущества классического замка «Z-lock».
Такое соединение позволяет обеспечить прочность конструкции и надёжную защиту от протечек при правильном монтаже.
Виды профилирования

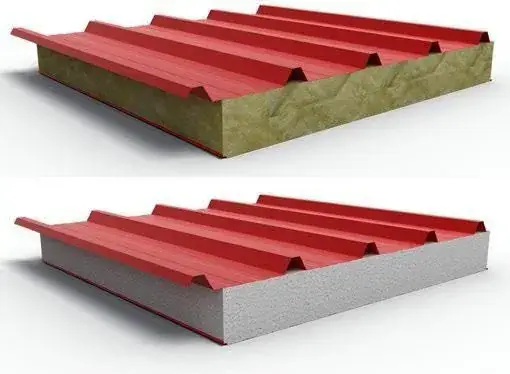

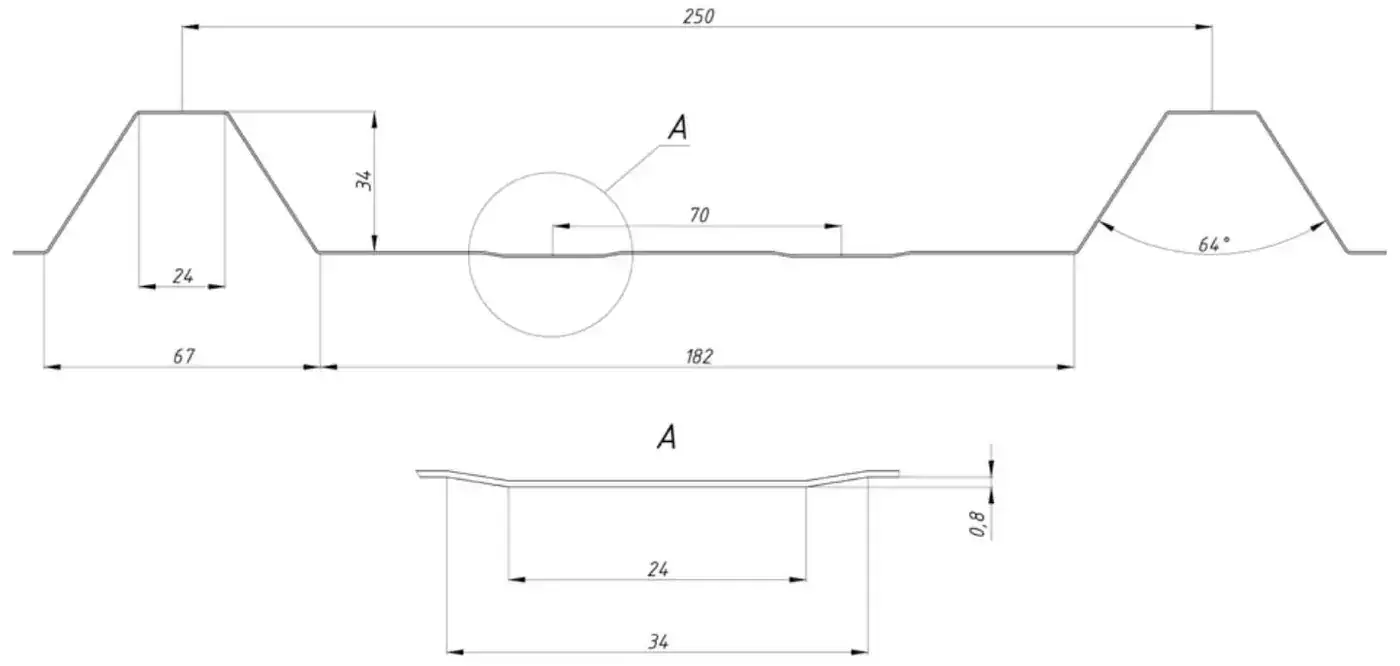

1 Кровельный глубокий профиль
Несущая способность
Во время проведения расчетов несущей способности кровельных панелей проектировщики учитывают то, что благодаря надежно приклеенному к металлопрофилю сердечнику удается равномерно распределить нагрузку, воздействующую на конструкцию.
Кроме того, учитывается то, что внешний и внутренний металлопрофиль сэндвич-панели работают на растяжение-сжатие, а расположенный между ними утеплитель – на сдвиг.
Статический расчет основывается на обеспечении сохранности размеров и технических характеристик сэндвич-панели при условии воздействия максимальной нагрузки.
Максимальная несущая способность панели рассчитывается с учетом расстояния между опорами.
Номинальные значения несущей способности приведены в таблицах.
При этом они носят справочный характер и требуют уточнения в процессе проектирования.
Условия определения несущей способности:
- минимальная ширина внешних опор – 60 мм, внутренних – 80 мм;
- толщина панели равняется толщине утеплителя, толщина обшивки принимается равной 0,6 мм;
- допустимая величина прогиба панели – 0,005 * L пролета;
- при определении несущей способности материала учитывается собственный вес панелей и нагрузка (100 кг), сосредоточенная по центру пролета.
1 Расчетная несущая способность кровельных сэндвич-панелей с минеральной ватой
| Толщина стеновых панелей, мм | Несущая способность стеновых панелей при равномерно распределенной нагрузке, кг/м² | |||||
|---|---|---|---|---|---|---|
| Длина пролета, м | ||||||
| 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | |
| 50 | 151 | 106 | 65 | 33 | 15 | — |
| 80 | 206 | 135 | 98 | 73 | 55 | 37 |
| 100 | 285 | 195 | 141 | 108 | 88 | 64 |
| 120 | 354 | 248 | 187 | 145 | 117 | 91 |
| 150 | 440 | 336 | 255 | 204 | 160 | 136 |
| 170 | 505 | 371 | 283 | 228 | 185 | 156 |
| 200 | 609 | 433 | 334 | 270 | 224 | 189 |

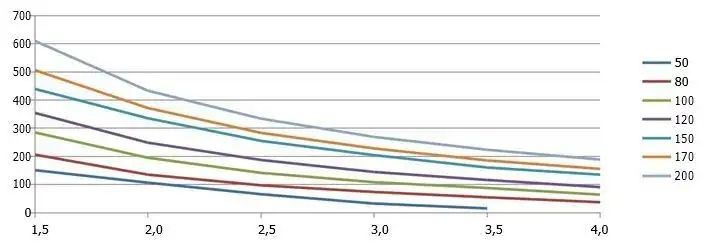

График несущей способности кровельных сэндвич-панелей с минеральной ватой при равномерно распределённой нагрузке. Схема нагружения — однопролётная балка
2 Расчётная несущая способность кровельных сэндвич-панелей с пенополистирольным утеплителем
| Толщина стеновых панелей, мм | Несущая способность стеновых панелей при равномерно распределенной нагрузке, кг/м² | |||||
|---|---|---|---|---|---|---|
| Длина пролета, м | ||||||
| 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | |
| 50 | 184 | 134 | 84 | 48 | 25 | — |
| 80 | 249 | 161 | 121 | 93 | 71 | 52 |
| 100 | 345 | 237 | 172 | 131 | 107 | 83 |
| 120 | 429 | 298 | 225 | 174 | 139 | 112 |
| 150 | 540 | 405 | 306 | 243 | 193 | 161 |
| 170 | 620 | 447 | 339 | 270 | 219 | 183 |
| 200 | 738 | 522 | 399 | 319 | 265 | 220 |

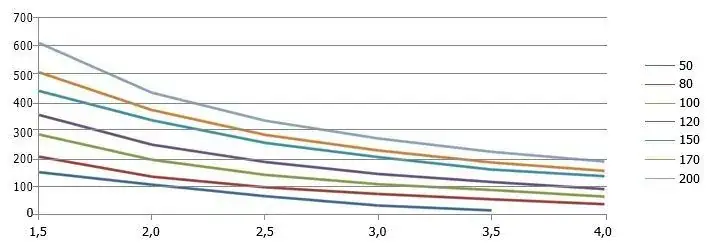

График несущей способности кровельных сэндвич-панелей с пенополистирольным утеплителем при равномерно распределённой нагрузке. Схема нагружения — однопролётная балка
Кровельные сэндвич-панели на заказ
Для получения консультации или коммерческого предложения по кровельным панелям — свяжитесь с нашими сотрудниками по телефонам: 8 (495) 971-88-85 .
Актуальные цены на сэндвич-панели
Ниже — четыре таблицы для каждого типа утеплителя. Стеновые и кровельные. На объёмы предусмотрены скидки. Семь разных толщин.
Все цены на сэндвич панели, указаны в рублях за метр квадратный.
Пенополистирол, руб. за м²
Плотность утеплителя 25 кг/м³ с металлическими облицовками толщиной 0,5.
| Толщина | 50/60 | 80 | 100 | 120 | 150 | 200 |
|---|---|---|---|---|---|---|
| Стеновые до 500м² | 2380 | 2450 | 2530 | 2600 | 2720 | 2920 |
| Стеновые от 500м² | 2360 | 2430 | 2510 | 2580 | 2700 | 2900 |
| Кровельные до 500м² | 2535 | 2605 | 2685 | 2785 | 2885 | 2980 |
| Кровельные от 500м² | 2515 | 2585 | 2665 | 2765 | 2865 | 2960 |
Обратите внимание, сэндвич панели толщиной 50 и 60 мм не отличаются по цене.
Минеральная вата [МВ], руб. за м²
Плотность утеплителя 110 кг/м³ с металлическими облицовками толщиной 0,5.
| Толщина | 50/60 | 80 | 100 | 120 | 150 | 200 |
|---|---|---|---|---|---|---|
| Стеновые до 150м² | 2540 | 2695 | 2790 | 2910 | 2990 | 3400 |
| Стеновые 150-500м² | 2520 | 2675 | 2770 | 2890 | 2970 | 3380 |
| Стеновые от 500м² | 2500 | 2655 | 2750 | 2870 | 2950 | 3360 |
| Кровля до 150м² | 2695 | 2855 | 2945 | 3075 | 3245 | 3525 |
| Кровля 150-500м² | 2675 | 2835 | 2925 | 3055 | 3225 | 3505 |
| Кровля от 500м² | 2655 | 2815 | 2905 | 3035 | 3205 | 3485 |
Минимальны объем заказа 30 м2 каждой позиции + наценка 20 %
Объем от 30 до 100 м2 наценка 20 % срок производства от 15 р.д.
Пенополиуретан [ПУР-ППУ], руб. за м²
| Толщина | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|
| Стеновые до 500м² | 2780 | 2900 | 3030 | 3305 | 3570 | 3870 | 4360 | 5190 |
| Стеновые от 500м² | 2740 | 2860 | 3000 | 3265 | 3530 | 2830 | 4320 | 5150 |
Пенополиизоцианурат [ПИР], руб. за м²
| Толщина | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|
| Стеновые до 500м² | 2780 | 2900 | 3030 | 3305 | 3570 | 3870 | 4360 | 5190 |
| Стеновые от 500м² | 2740 | 2860 | 3000 | 3265 | 3550 | 3850 | 4420 | 5150 |
| Кровельные до 500м² | 3100 | 3240 | 3390 | 3620 | 3880 | 4180 | 4670 | — |
| Кровельные от 500м² | 2060 | 3200 | 3350 | 3580 | 3840 | 4140 | 4630 | — |
Монтаж сэндвич панелей от 600 руб. м.кв.
Для получения коммерческого предложения позвоните нам по телефону 8 (800) 444-00-85 или напишите на почту info@paneli-s.ru
