Крепление сэндвич-панелей: узлы и технология

Крепежные элементы

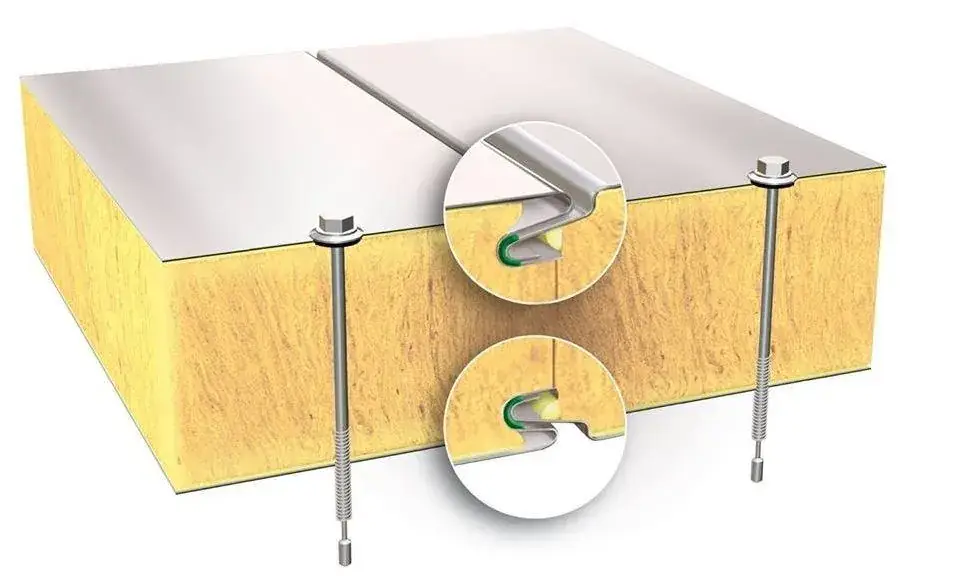

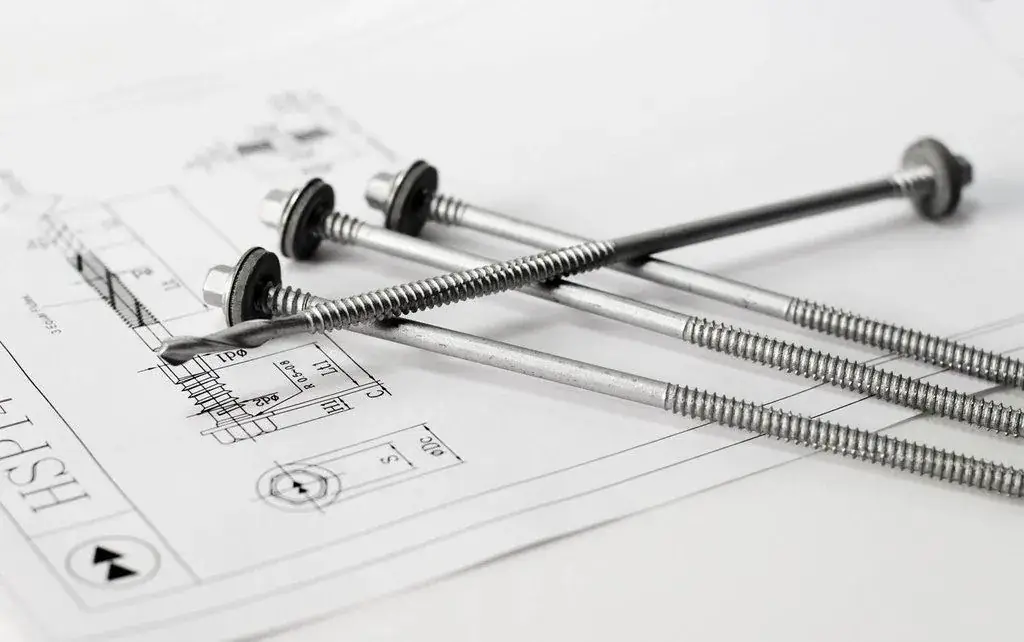

В качестве крепежа для сэндвич-панелей применяются специальные саморезы с буром.

Их использование позволяет устанавливать панели на каркас без предварительного сверления монтажных отверстий.

Также это позволяет снизить затраты и сократить сроки строительства.

Изготавливаются саморезы из углеродистой стали. Для защиты от коррозии на них наносится специальное покрытие. Качество изделий в полном объеме соответствует немецкому стандарту DIN7504-К.

1 Крепление к металлоконструкциям

Если каркас здания выполнен из металлопроката с толщиной не более 12 мм, для установки сэндвич-панелей применяются специальные самонарезающие винты.

Они дополнительно оснащаются стальной шайбой с прокладкой, гарантирующей хорошую изоляцию мест соединения.

Материал прокладки – EPDM* серого цвета.

EPDM — Этилен-пропиленовые каучуки или синтетические эластомеры. Эта аббревиатура их международное обозначение.

Таблица 1.1 Типовые размеры и характеристики крепёжных элементов для крепления сэндвич-панелей к металлоконструкциям

Диаметр/длина, мм	Максимальная проходная способность сверла, мм	Номер сверла	Толщина скрепляемых слоев, мм	Скорость вращения сверла, об/мин
6,3 / 5,5х105	12	5	50-70	1000
6,3 / 5,5х135	12	5	70-100	1000
6,3 / 5,5х155	12	5	80-120	1000
6,3 / 5,5х185	12	5	100-150	1000
6,3 / 5,5х205	12	5	120-170	1000
6,3 / 5,5х215	12	5	130-180	1000
6,3 / 5,5х235	12	5	160-200	1000

2 Крепление к бетону или кирпичу

Если каркас здания из сэндвич-панелей представлен бетоном, либо кирпичной кладкой — используют саморезы с антикоррозийным покрытием.

Часто такие винты оснащаются шайбой с прокладкой из EPDM.

Материал шайбы – углеродистая или нержавеющая сталь.

Таблица 1.2 Саморезы для крепления сэндвич панелей к бетону

Диаметр/длина, мм	Диаметр отверстия, мм	MIN глубина отверстия, мм	MIN заглубление в бетон, мм	Толщина скрепляемых слоев, мм	Скорость вращения сверла, об/мин
6,3х100	5,0 — 5,15	50	40	60	600
6,3х120	5,0 — 5,15	50	40	80	600
6,3х140	5,0 — 5,15	50	40	100	600
6,3х160	5,0 — 5,15	50	40	120	600
6,3х190	5,0 — 5,15	50	40	150	600
6,3х220	5,0 — 5,15	50	40	180	600
6,3х240	5,0 — 5,15	50	40	200	600

3 Крепление доборных элементов

Крепление фасонных (доборных) элементов с обшивкой панелей осуществляется специальными кровельными саморезами (так называемыми клопами) со стальной шайбой и прокладкой из EPDM.

Также данные винты используются для соединения металлических листов.

С целью защиты готовой конструкции от воздействий извне и повышения её привлекательности — саморезы укомплектованы пластиковыми колпачками.

Таблица 1.3 Кровельные саморезы для фасонных элементов

Диаметр/длина, мм	Проходная способность сверла, мм	Номер сверла	Толщина скрепляемых слоев, мм	Скорость вращения сверла, об/мин
4,8х19	2,5	1 умен.	2х1,25	2000

Фасонные элементы и узлы примыкания панелей

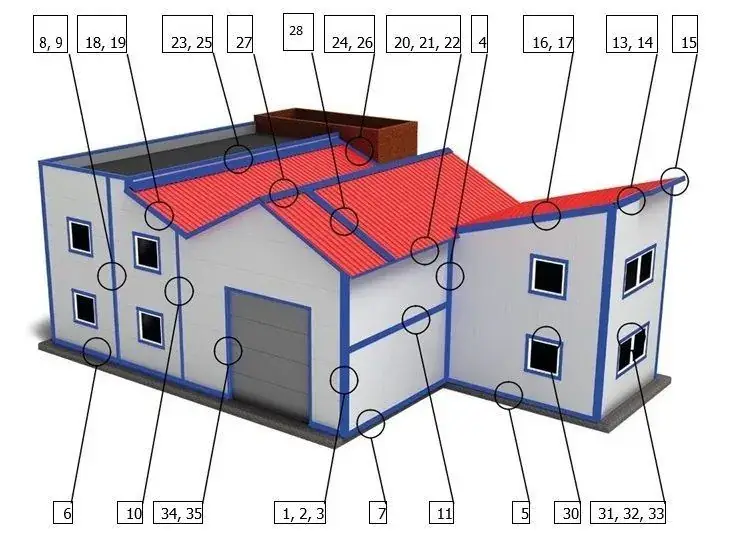

Схема расположения основных фасонных элементов и узлов примыкания сэндвич панелей к металлическим конструкциям.

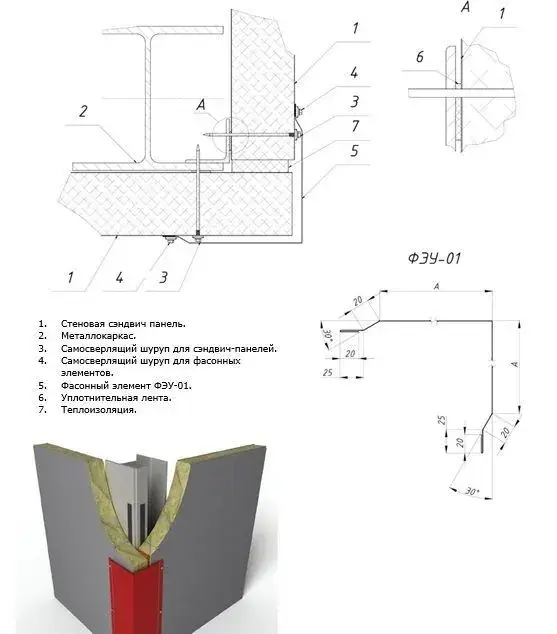

1 Соединение стеновых панелей по наружному углу. Вариант А

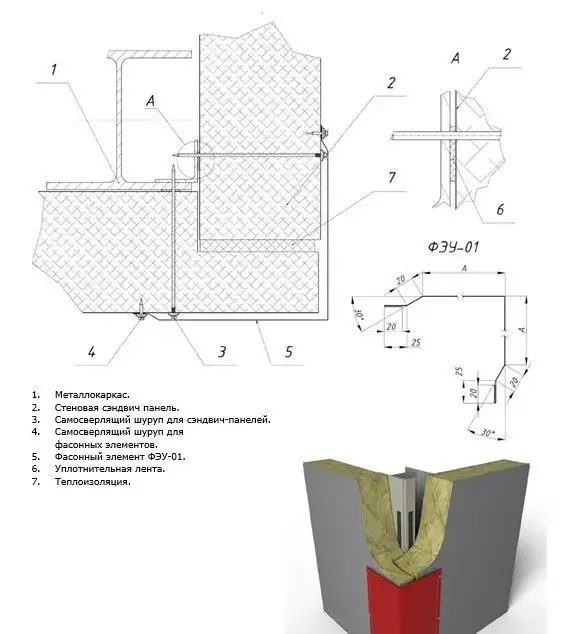

2 Соединение стеновых панелей по наружному углу. Вариант Б

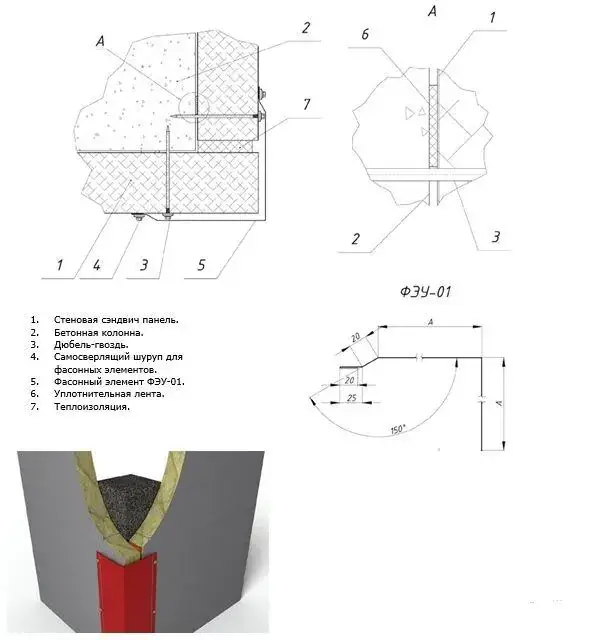

3 Угловое соединение стеновых панелей на бетонной колонне

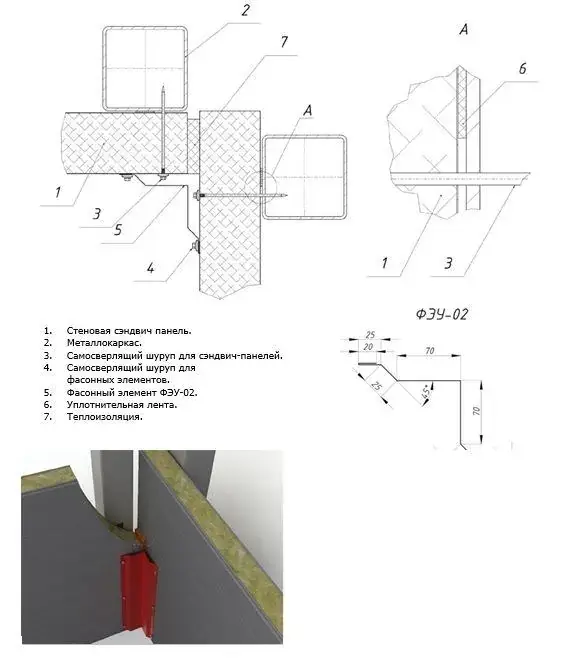

4 Угловое соединение стеновых панелей по внутреннему углу

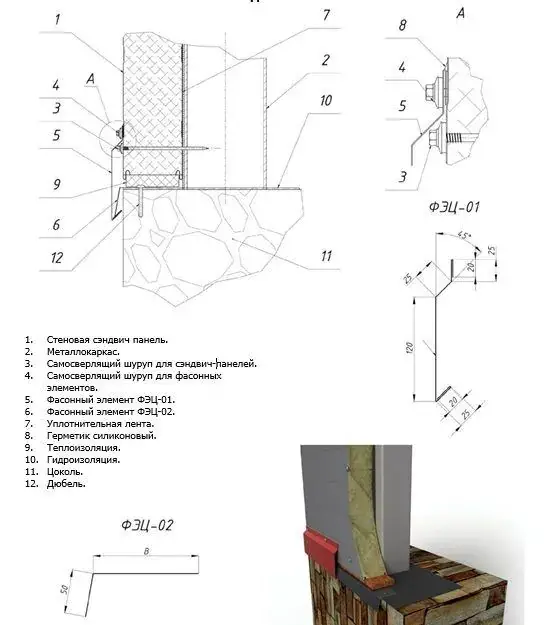

5 Соединение стеновых панелей с цоколем. Примыкание фундамента без выступа

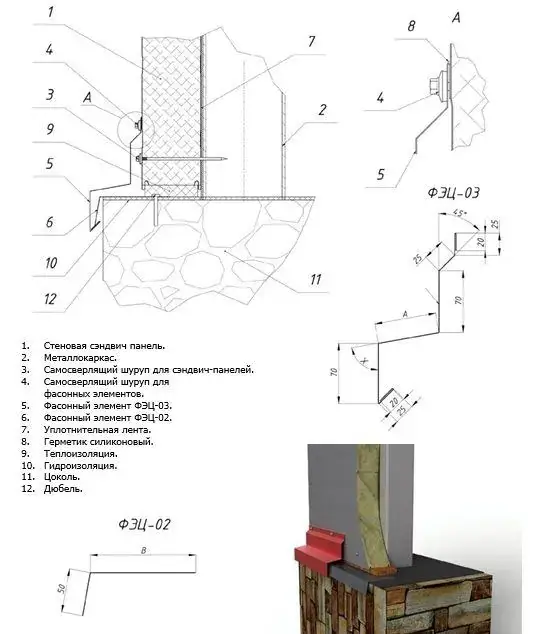

6 Соединение стеновых панелей с цоколем. Примыкание фундамента с выступом

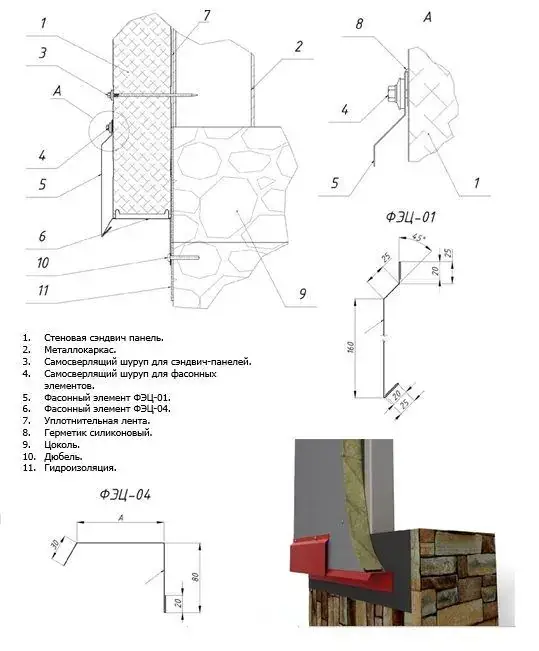

7 Соединение стеновых панелей с цоколем.Фундамент за панелью

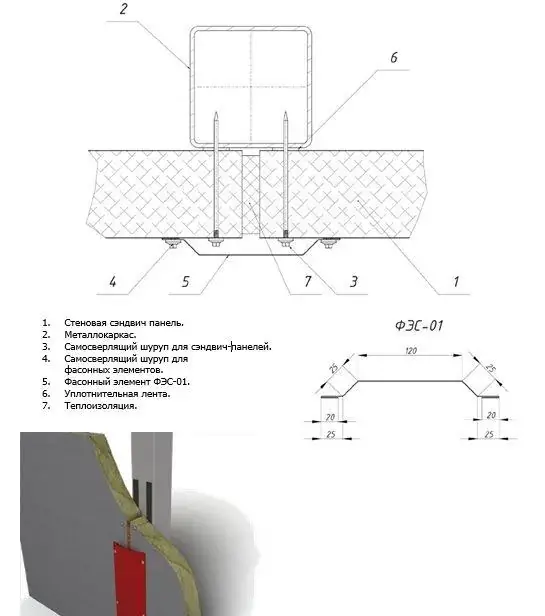

8 Стыковка стеновых панелей при горизонтальном монтаже

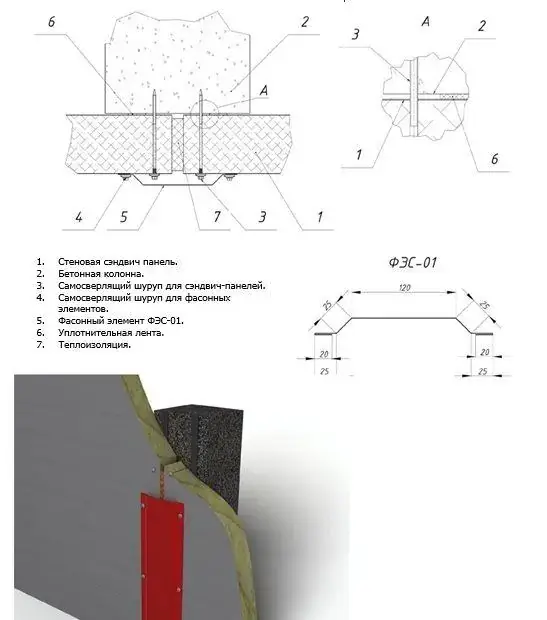

9 Стыковка стеновых панелей по железобетонной колонне при горизонтальном монтаже

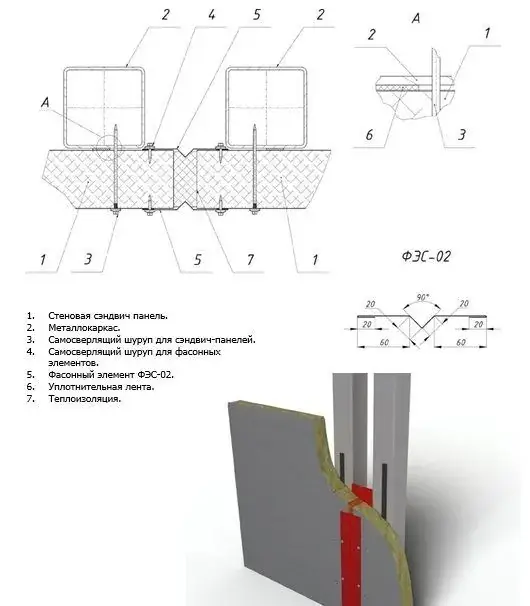

10 Деформационный шов на стене

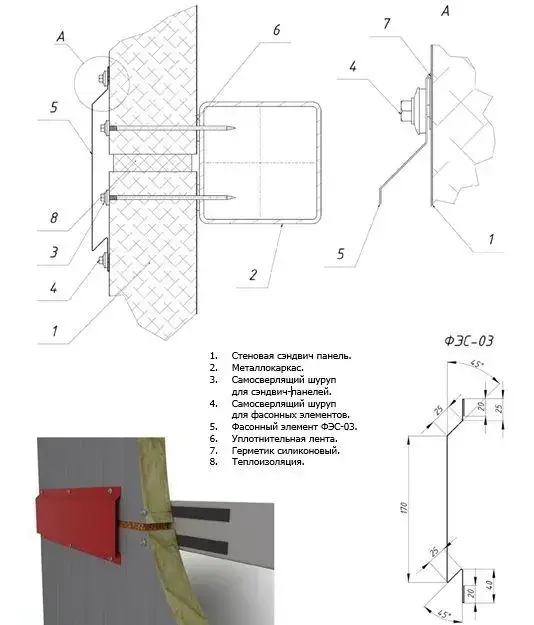

11 Стыковка стеновых панелей при вертикальном монтаже

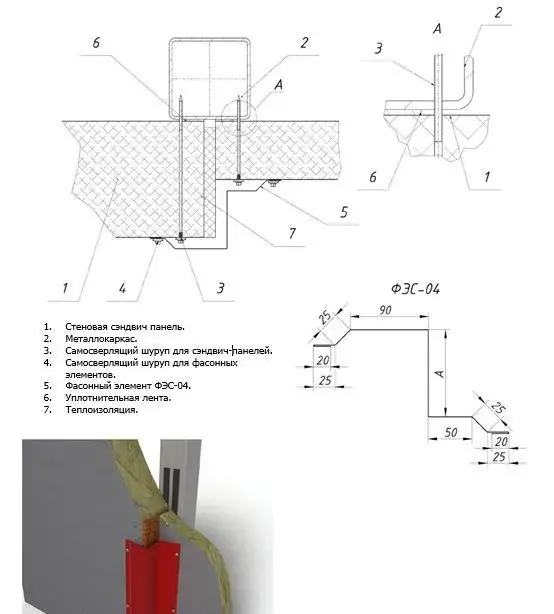

12 Стыковка стеновых панелей разной толщины

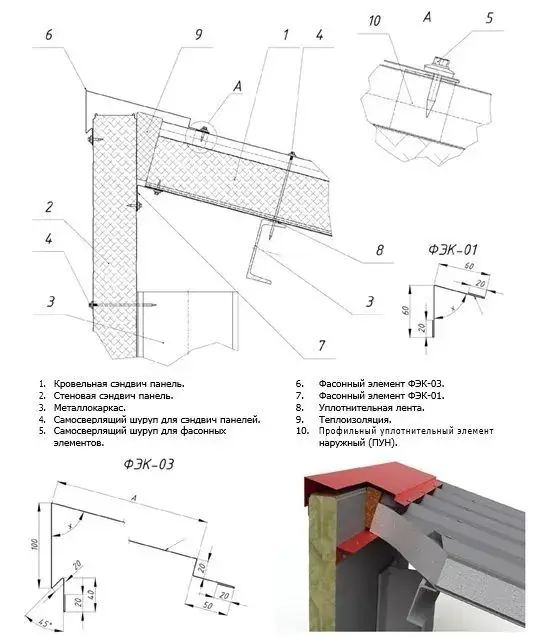

13 Соединение стеновой и кровельной панелей. Начало кровли. Вариант А

14 Соединение стеновой и кровельной панелей. Начало кровли. Вариант Б

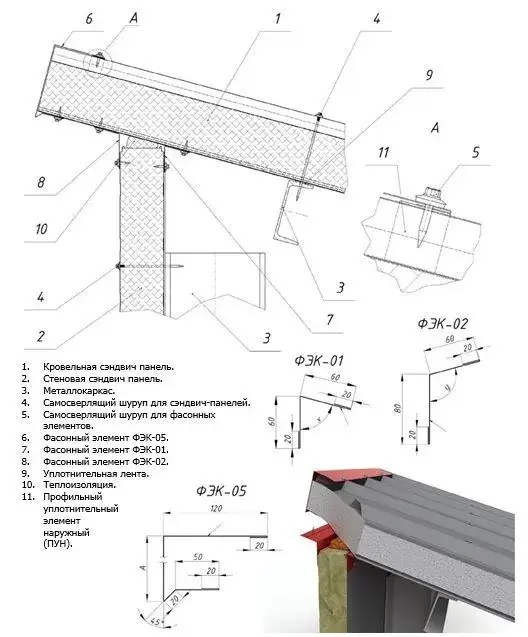

15 Соединение стеновой и кровельной панелей. Начало кровли. Вариант В

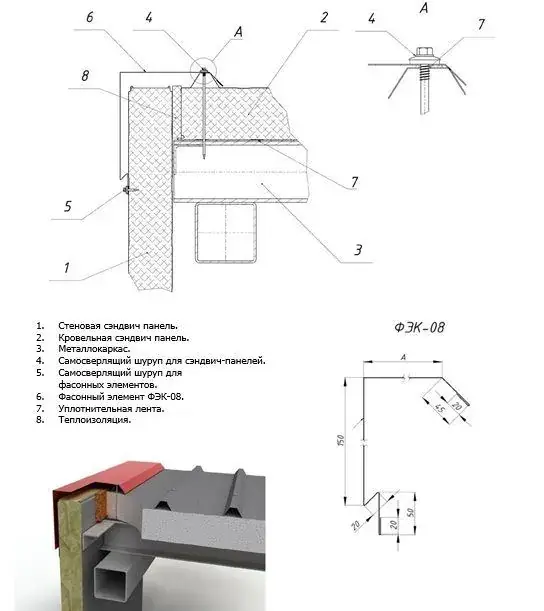

16 Соединение стеновой и кровельной панелей. Торец кровли. Вариант А

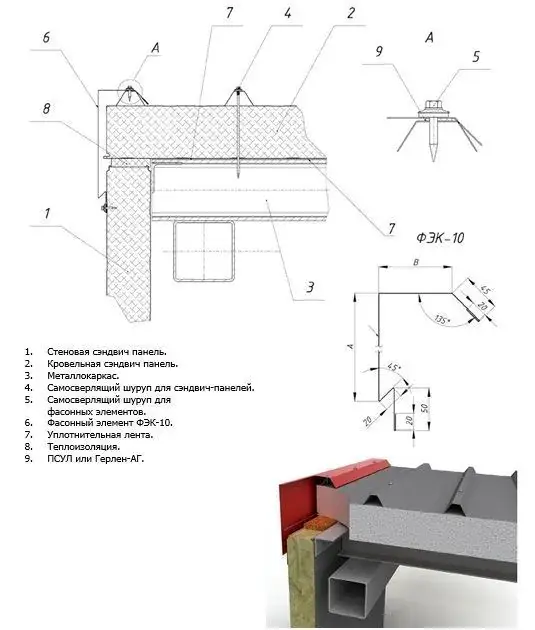

17 Соединение стеновой и кровельной панелей. Торец кровли. Вариант Б

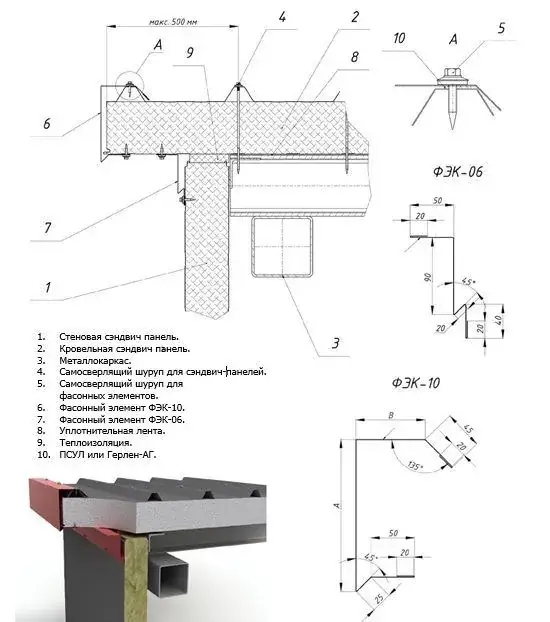

18 Соединение стеновой и кровельной панелей. Торец кровли. Вариант В

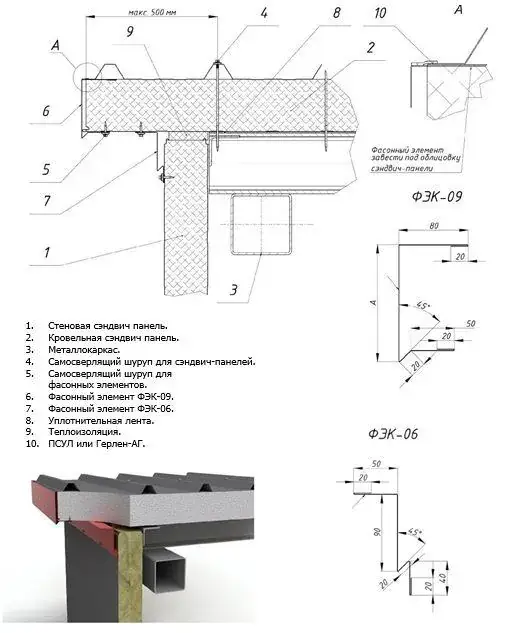

19 Соединение стеновой и кровельной панелей. Торец кровли. Вариант Г

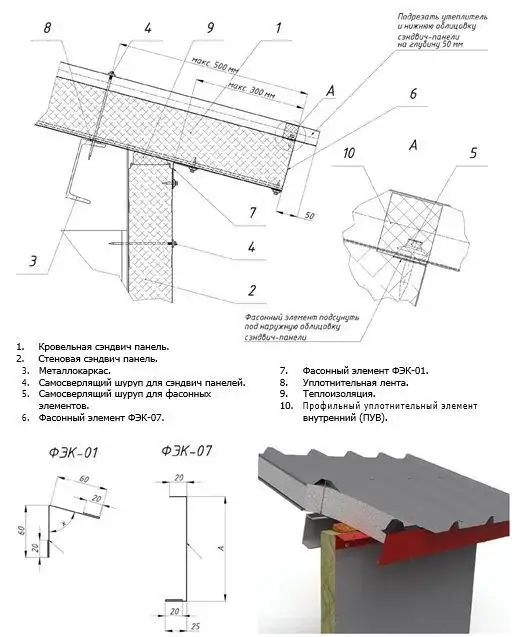

20 Соединение стеновой и кровельной панелей. Свес кровли. Вариант А

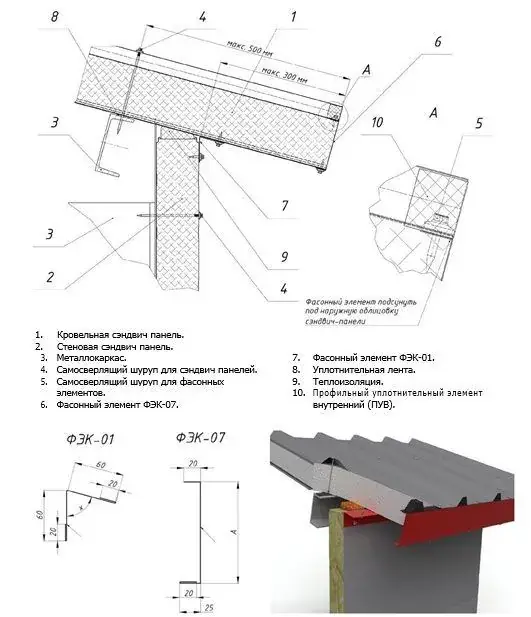

21 Соединение стеновой и кровельной панелей. Свес кровли. Вариант Б

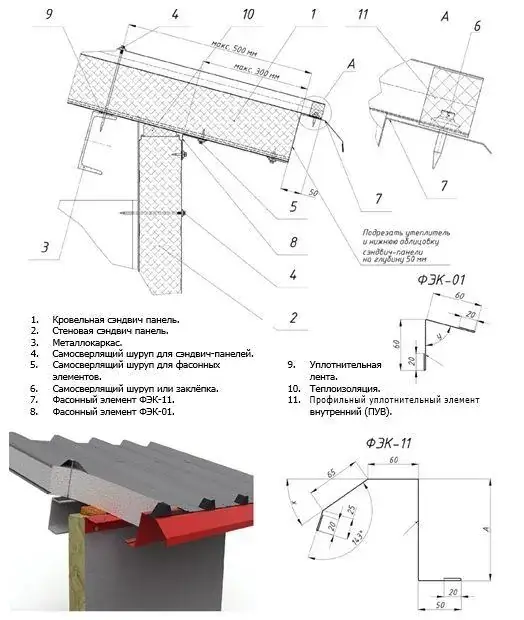

22 Соединение стеновой и кровельной панелей. Свес кровли. Вариант В

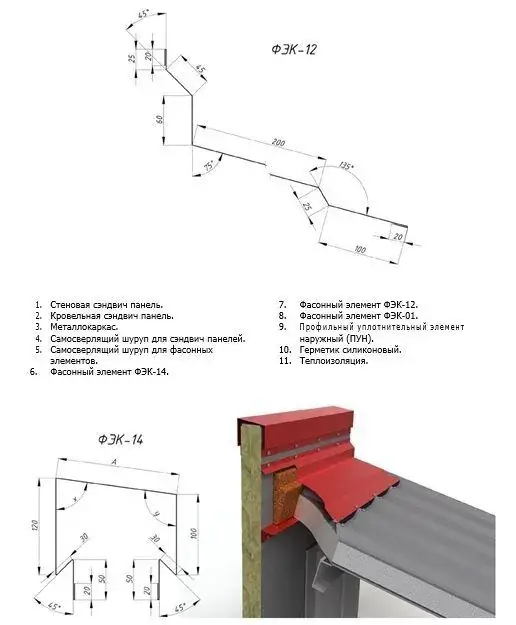

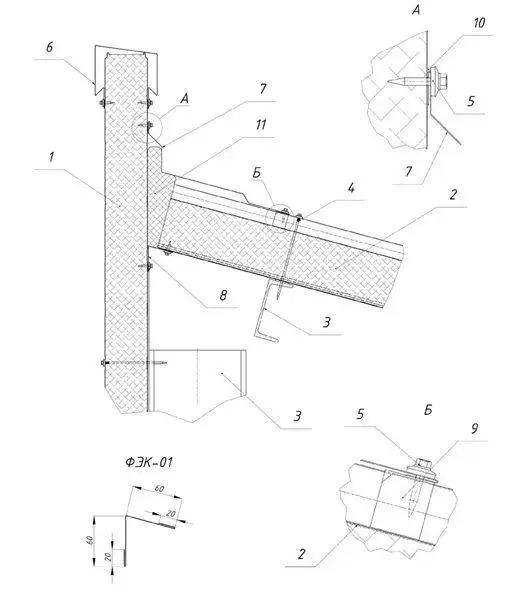

23 Соединение стеновой и кровельной панелей. Парапет. Начало кровли

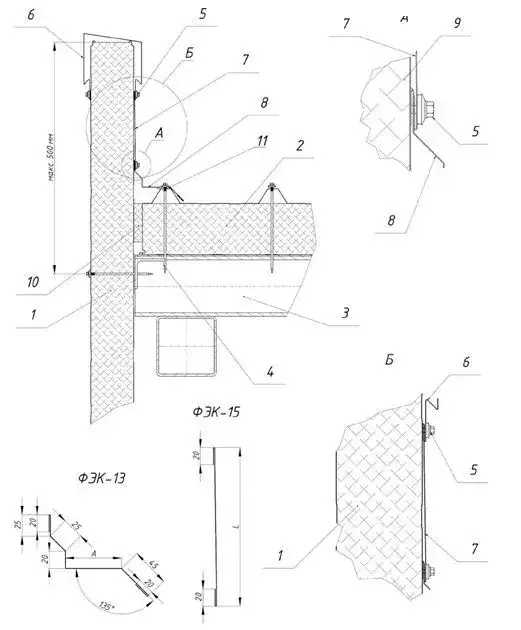

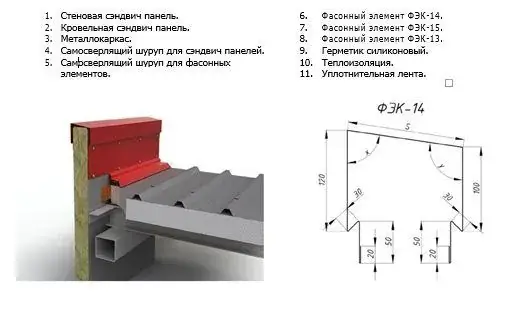

24 Соединение стеновой и кровельной панелей. Парапет. Торец кровли

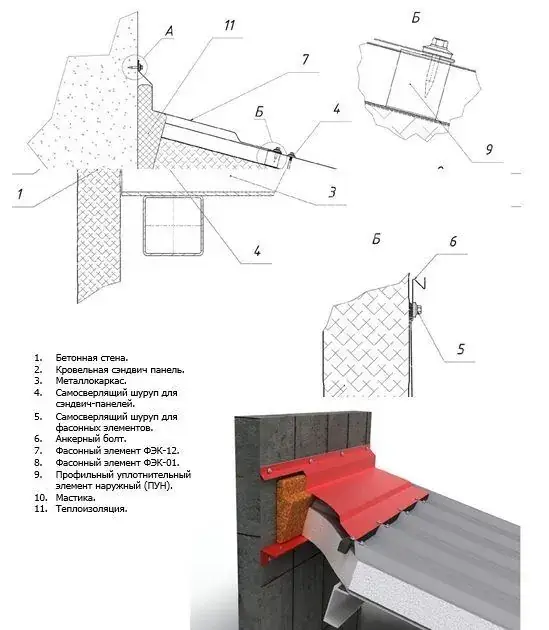

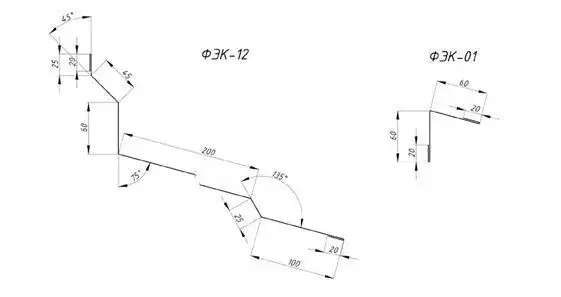

25 Соединение стены и кровельной панели. Парапет. Начало кровли

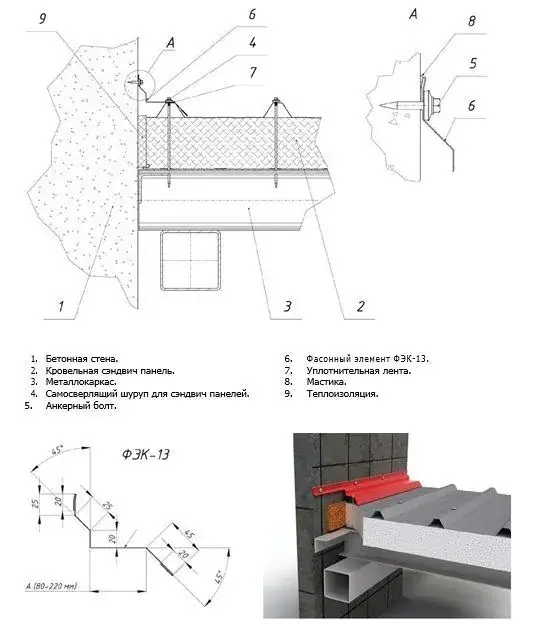

26 Соединение стены и кровельной панели. Парапет. Торец кровли

27 Соединение кровельных панелей в коньке

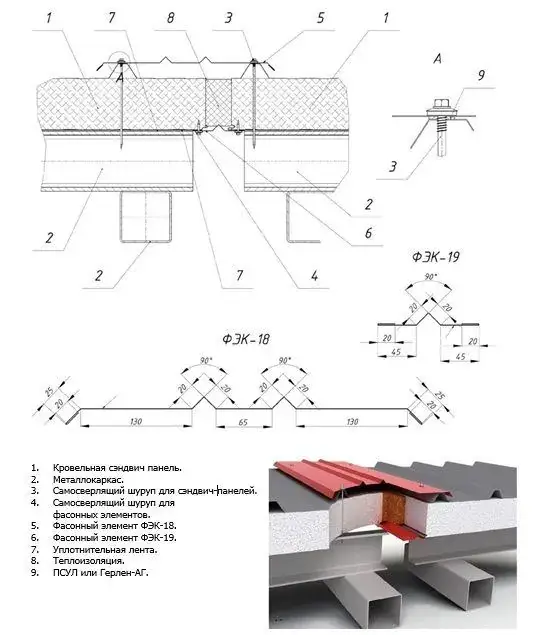

28 Деформационный шов на кровле

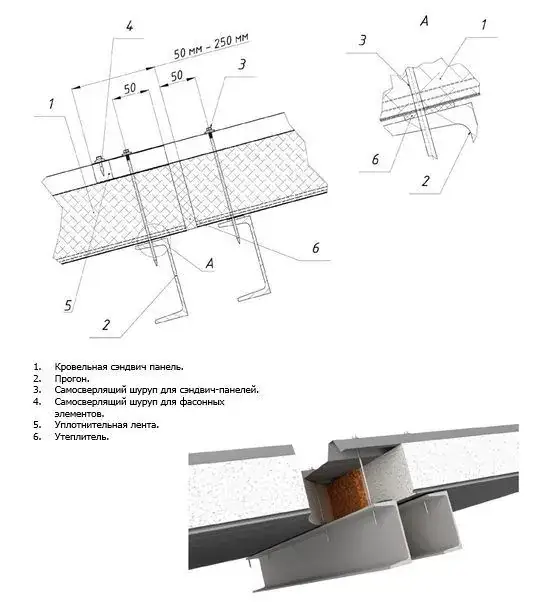

29 Стыковка кровельных панелей, удлинение

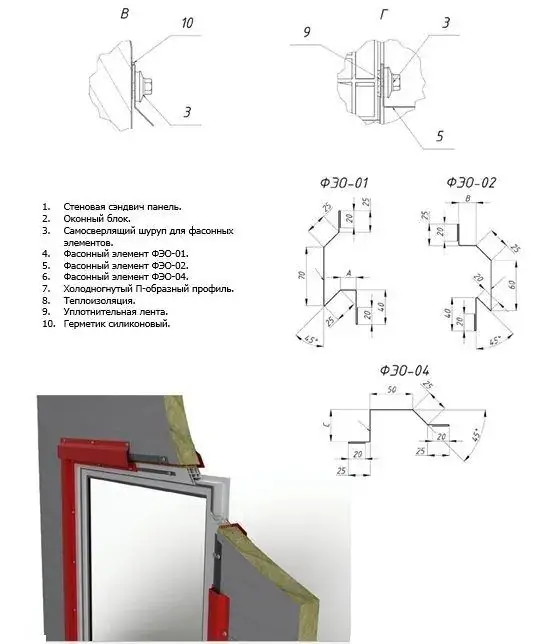

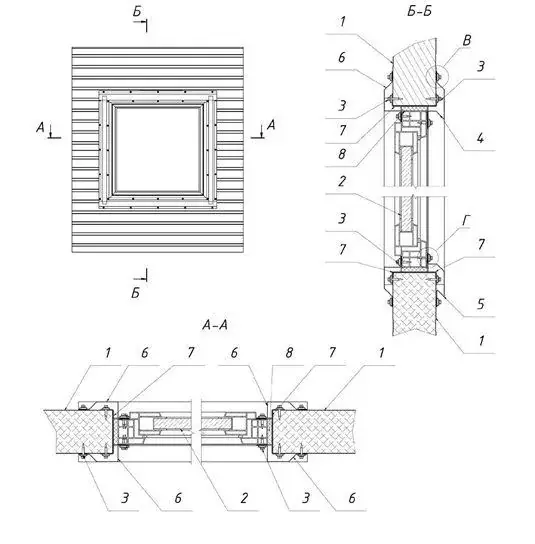

30 Крепление оконного блока размерами менее 1 м

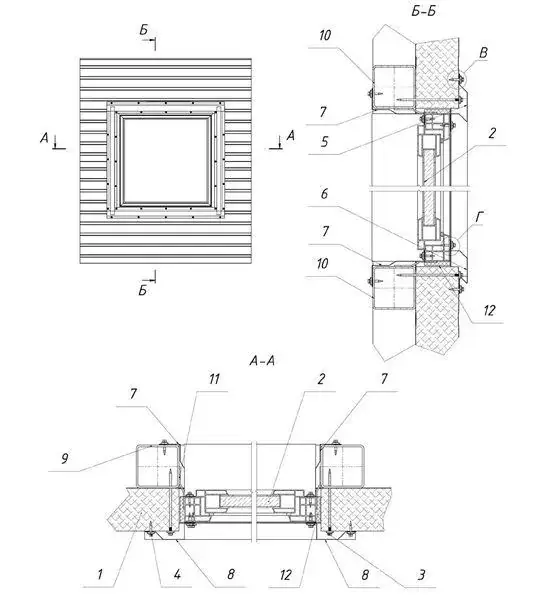

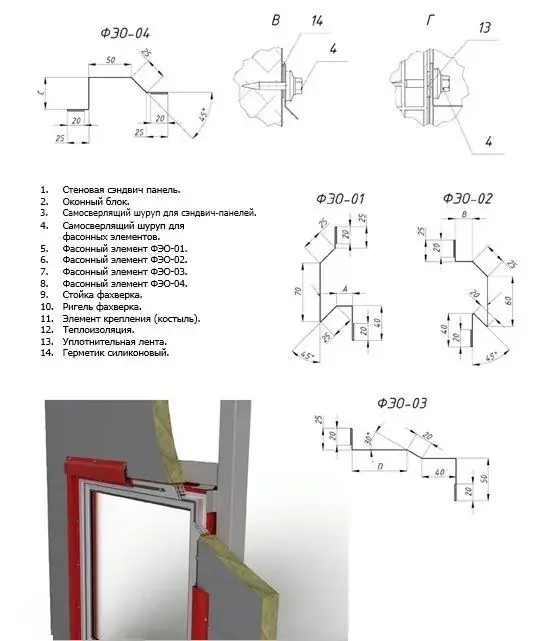

31 Крепление оконного блока размерами более 1 м

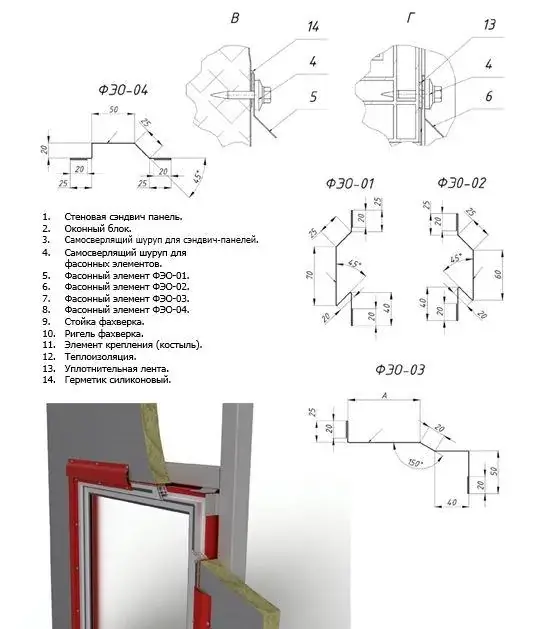

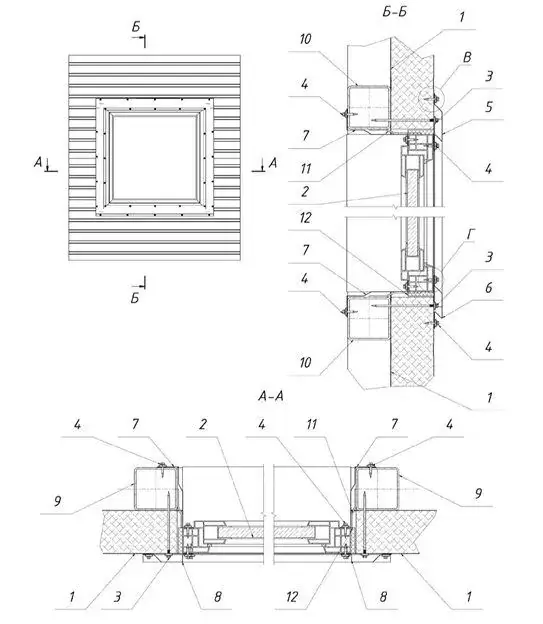

32 Крепление оконного блока заподлицо снаружи сэндвич-панелей

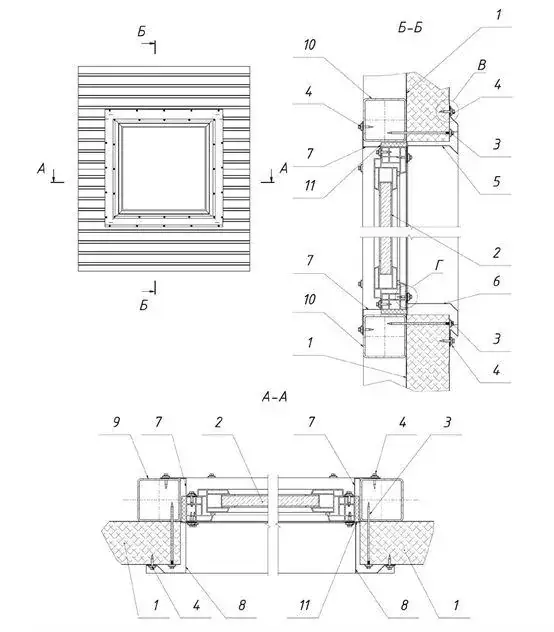

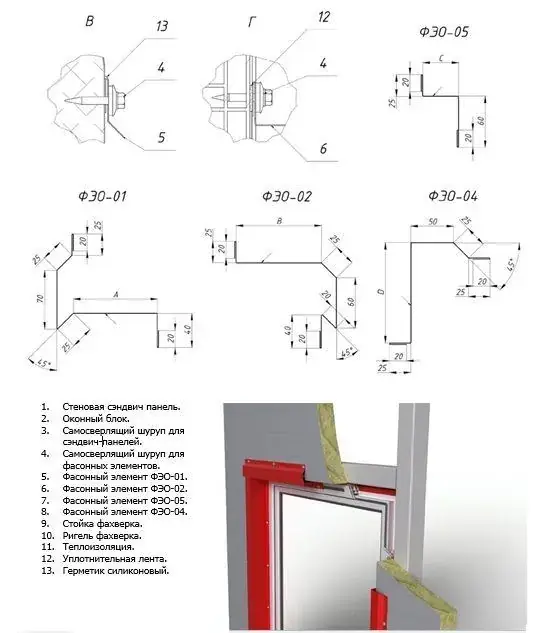

33 Крепление оконного блока заподлицо изнутри сэндвич-панелей

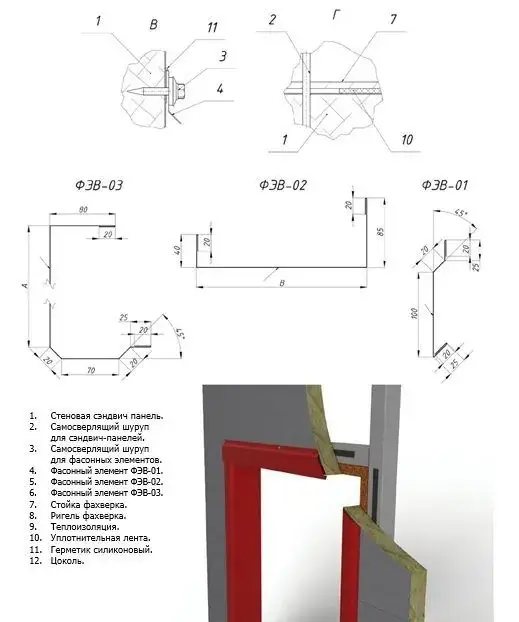

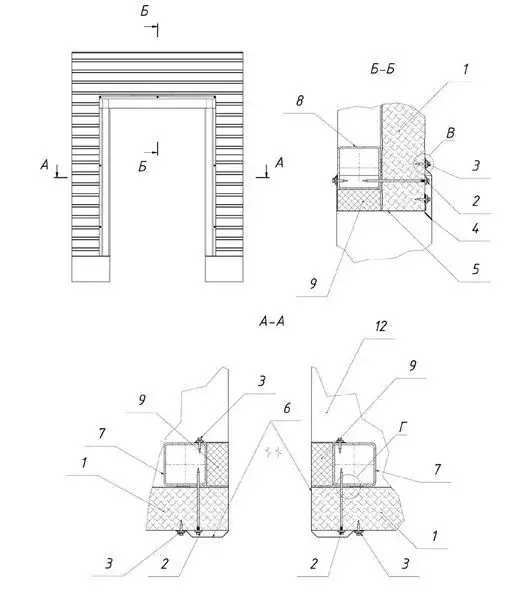

34 Проём ворот. Вариант А

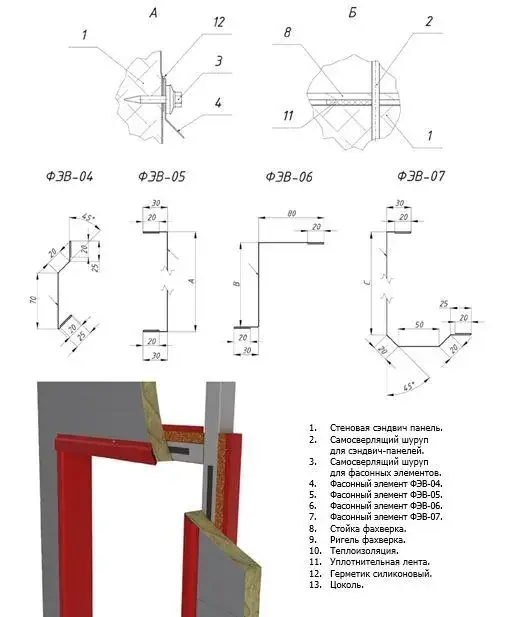

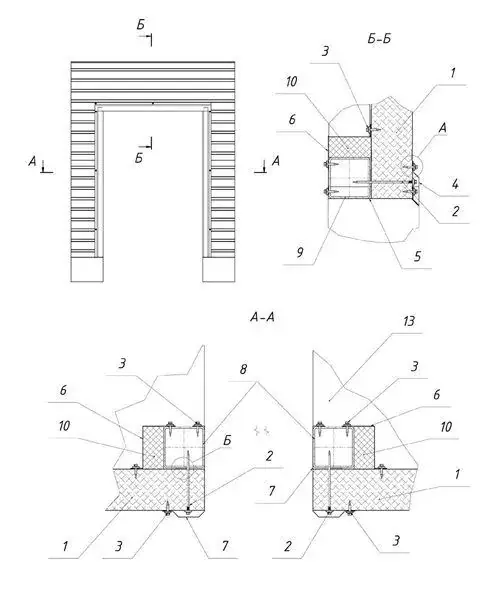

35 Проём ворот. Вариант Б
